Steckverbinder

Die Betriebsspannung für das Modul werden über zwei 10 polige Buchsenleisten zugeführt.

Die auf der Außenseite angeordneten Buchsen sind komplett Masse.

Jeweils vier Pin's sind parallel geschaltet für die Versorgung der beiden Endstufen Transistoren. Am Pin 1 ( linke Leiste ) wird die Versorgungsspannung für den +5Volt Wandler des Vortreiber angeschlossen, am Pin 1 ( rechte Leiste ) die Spannung für den Treiber Transistor.

Die Buchsenleiste hat ein 2mm Raster ! Bei Bestellung der geeigneten Stiftleisten darauf achten!

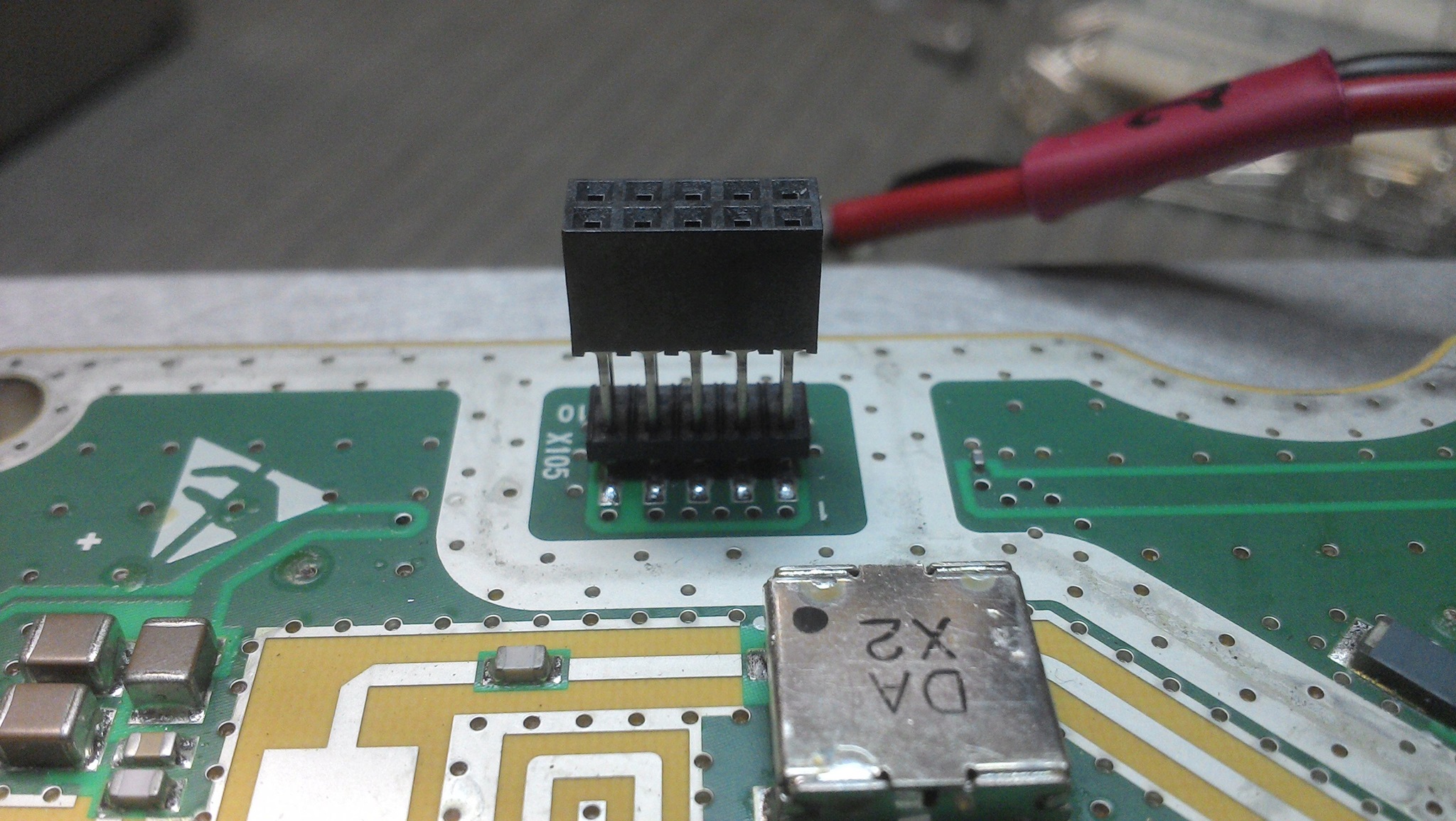

Buchsenleiste

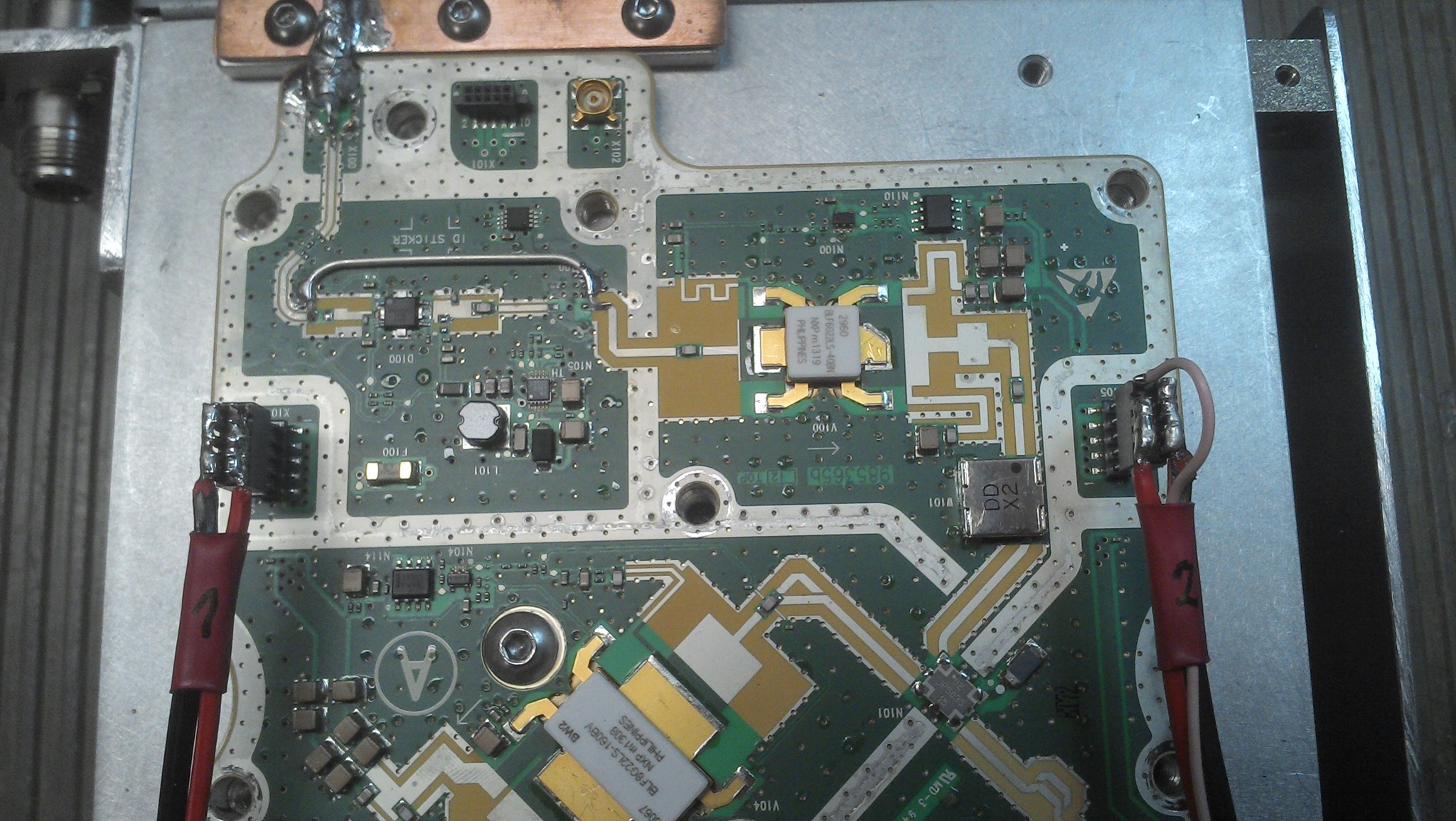

Kabel direkt an die Stiftleiste

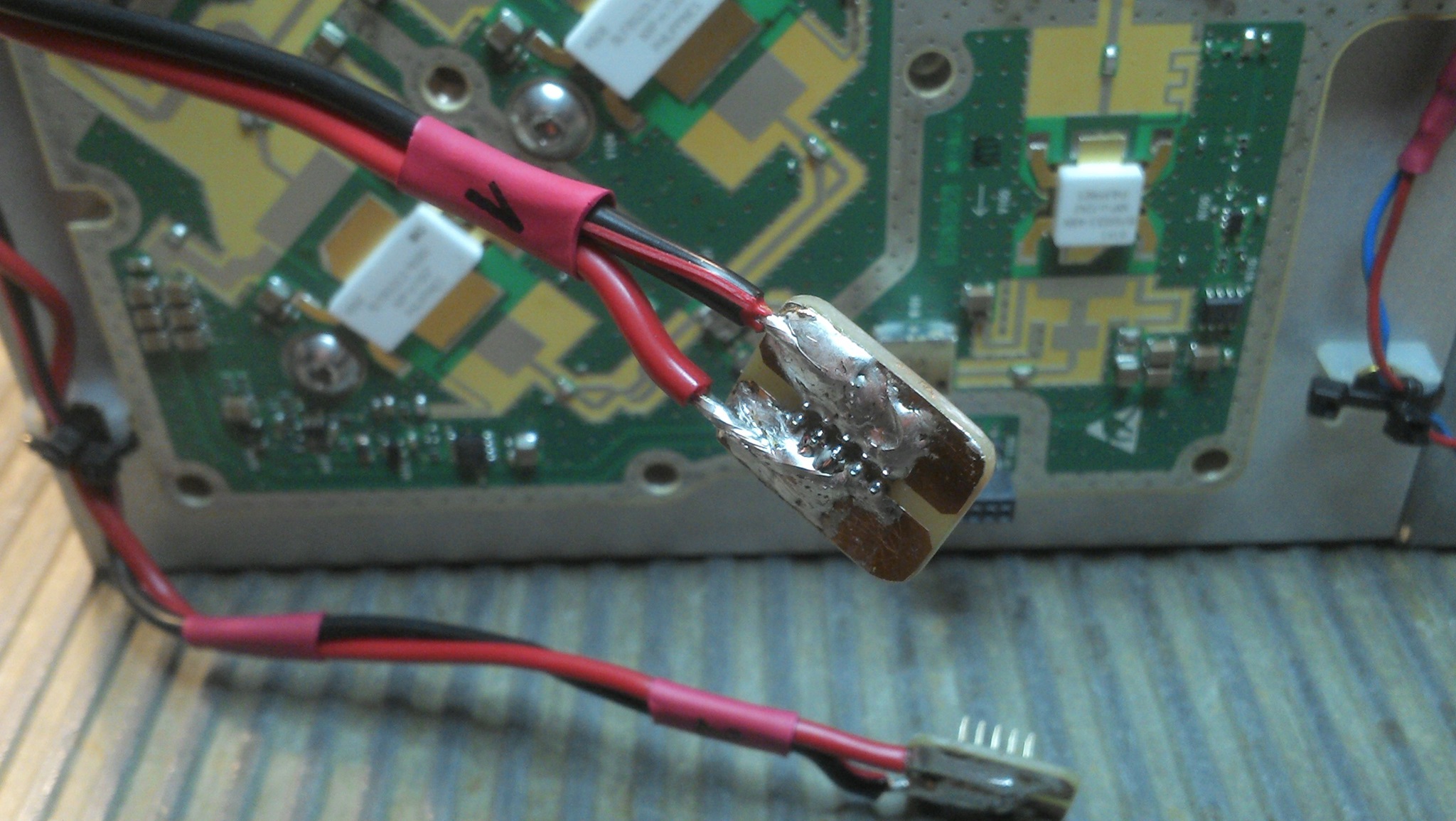

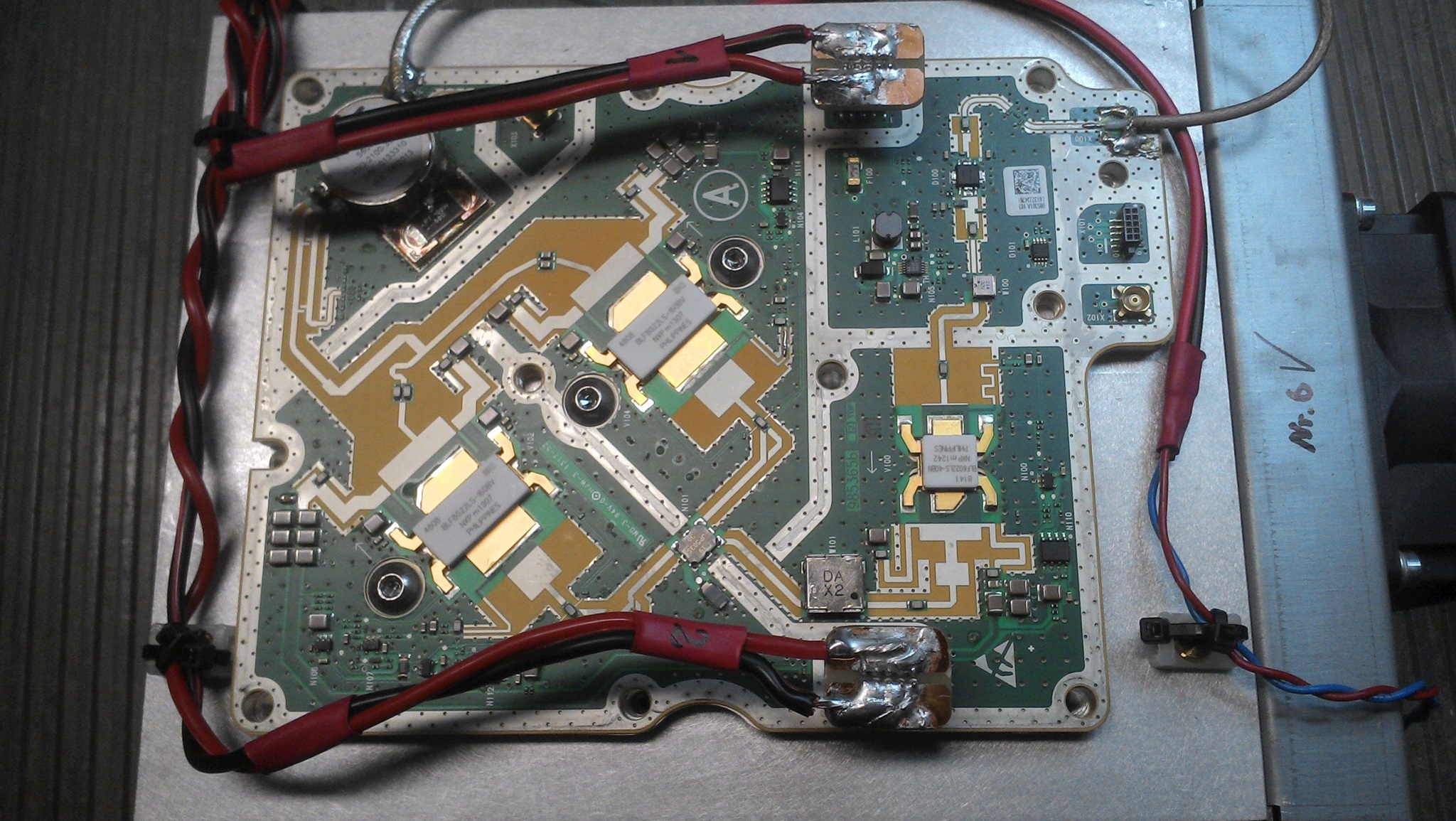

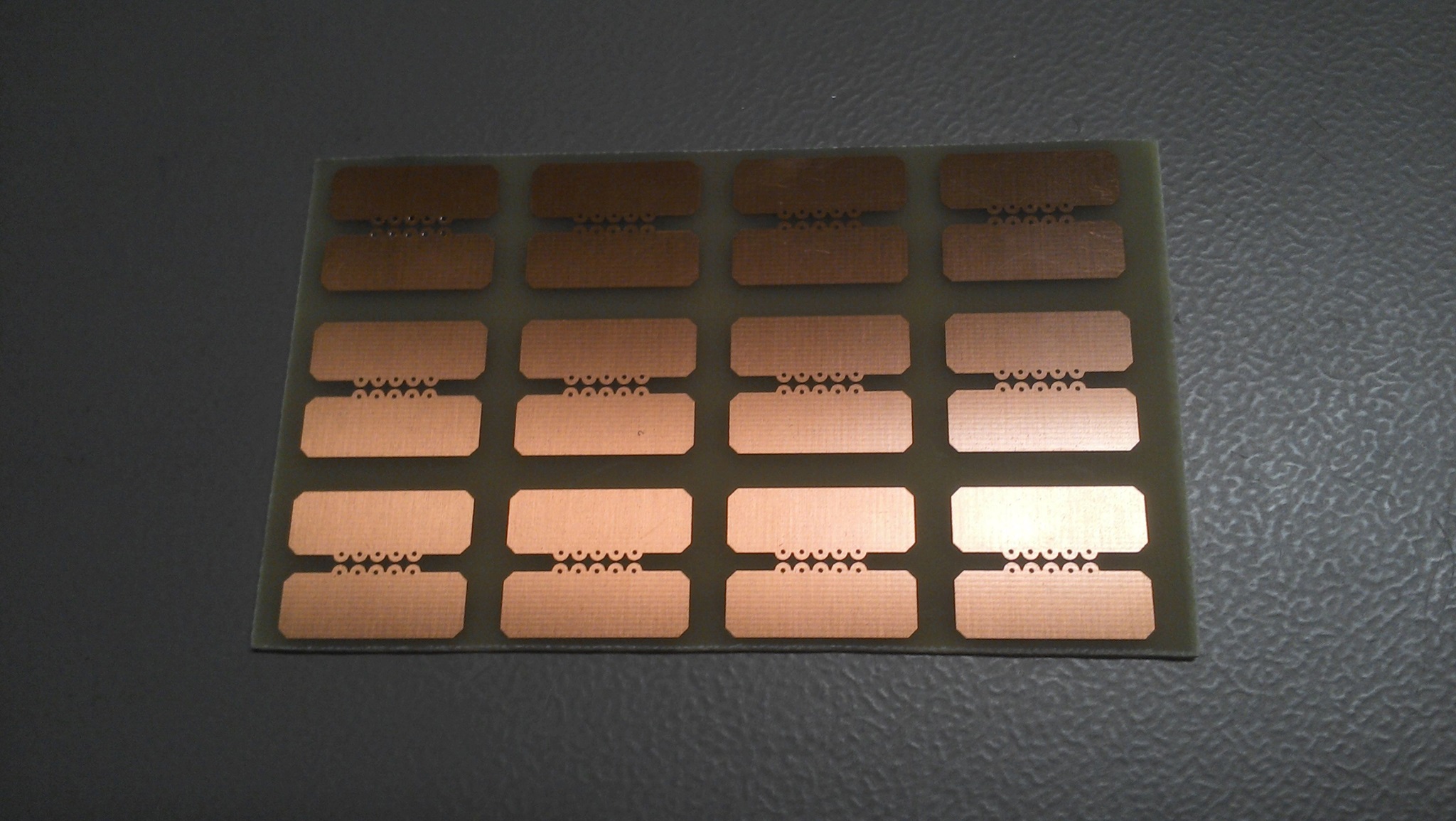

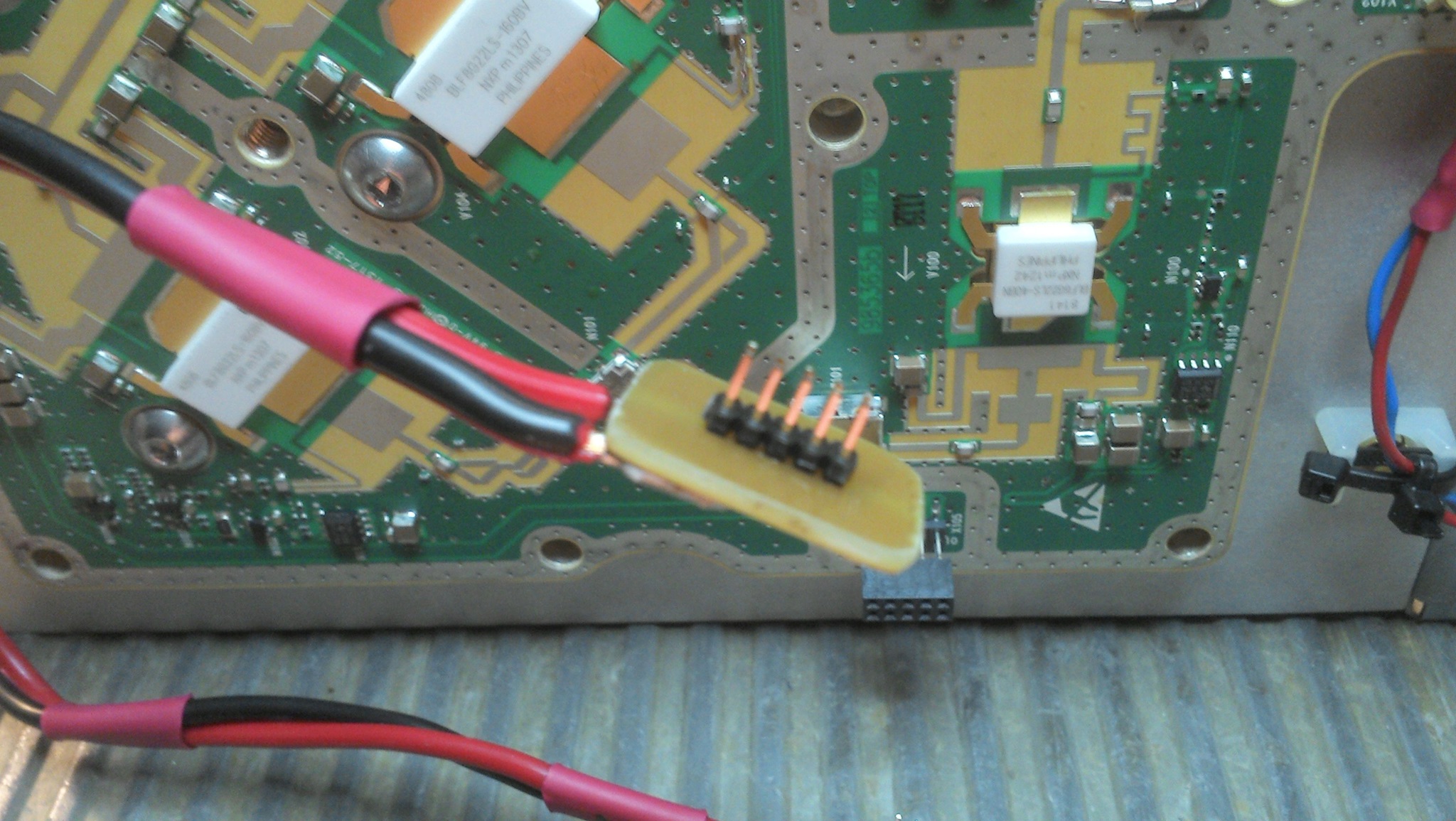

Adapterplatten für den Anschluss ( bessere Lösung )
